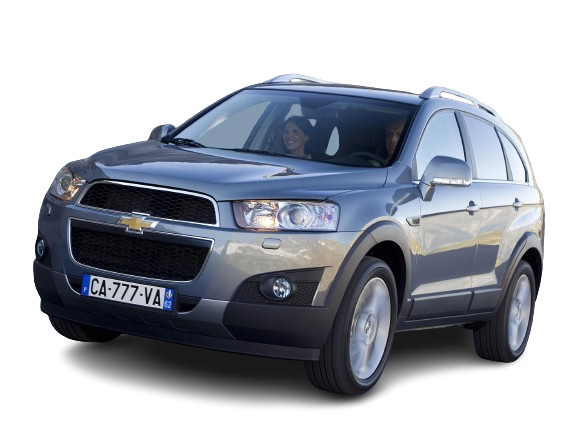

Mapa de fusibles y relés para el Chevrolet Captiva 2010

  • Autolab / Especificaciones

El vehículo de la Chevrolet Captiva 2010 cuenta con un detallado esquema eléctrico que abarca la disposición de fusibles y relés, una guía esencial que desentraña la ubicación y función de cada componente dentro del sistema eléctrico del automóvil.

Para aquellos recién iniciados en el ámbito automotriz, los fusibles se erigen como guardianes de seguridad, diseñados para resguardar los sistemas eléctricos del vehículo de sobrecargas y cortocircuitos potenciales. Cada fusible está meticulosamente marcado con un número y una descripción específica que señala qué componente o sistema eléctrico protege, ya sea el sistema de iluminación, los sistemas de audio, los controles, entre otros.

La esencia del diagrama de fusibles radica en su capacidad para indicar con precisión la ubicación de cada fusible en la caja correspondiente, proporcionando información crucial sobre su capacidad en amperios y su función específica.

Simultáneamente, los relés, como interruptores electromagnéticos, gestionan el flujo de corriente eléctrica hacia componentes o sistemas específicos del vehículo. Cada relé ostenta un número y una descripción que revela su función. Los relés pueden ser responsables de activar o desactivar sistemas cruciales como faros, limpiaparabrisas, bomba de combustible, entre otros. El esquema de relés se encarga de detallar la posición de cada uno en el vehículo, brindando información esencial sobre su función y su modalidad de activación/desactivación.

Ubicación de los fusibles y relés para el Chevrolet Captiva 2010

En cuanto a la ubicación, la caja de fusibles del Chevrolet Captiva 2010 suele encontrarse típicamente en el compartimento del motor, cerca de la batería. Sin embargo, en versiones más modernas, es posible hallar una caja de fusibles adicional en el habitáculo del conductor, generalmente situada debajo del tablero de instrumentos.

Este valioso esquema no solo puede encontrarse impreso en la tapa de la caja de fusibles, sino que también está disponible en el manual del propietario o en una etiqueta adherida a la propia caja de fusibles que detalla la función de cada fusible.

Caja de fusibles del compartimento del motor

TipoDescripción
Fusible FMX/JCASE
FAN MAIN
Ventilador de refrigeración principal
Fusible FMX/JCASE
REAR/WPR
Motor del limpiador del medallón trasero
Fusible FMX/JCASE
FAN AUX
Ventilador de refrigeración auxiliar
Fusible MINI
ECM//TCM/SGCM
Módulo de control del motor/Módulo de control de la transmisión/Módulo de comunicación de datos en serie
Fusible MINI
ECM
Módulo de control del motor
Fusible MINI
ENG-3
Motor 3
Fusible MINI
ENG-2
Motor 2
Fusible MINI
ENG-1
Motor 1
Fusible FMX/JCASE
HYBRID BEC
No se usa
Fusible MINI
RUN
Marcha
Fusible FMX/JCASE
S/ROOF
Módulo del quemacocos
Fusible MINI
HTD/SEAT
Módulo del control de asientos con calefacción
Fusible MINI
BCM
Módulo de control de la carrocería
Fusible FMX/JCASE
STRTR
Motor de arranque
Fusible MINI
WPR
Limpiaparabrisas
Fusible MINI
4WD/ ESCM
Sistema de doble traccion permanente (AWD)
Fusible MINI
ABS
Módulo del sistema de frenos antibloqueo
Fusible MINI
A/C CLTCH
Compresor aire acondicionado
Fusible FMX/JCASE
BLWR MTR
Motor del soplador
Fusible MINI
AMP
Amplificador
Fusible MINI
HORN
Claxon
Fusible FMX/JCASE
ABS 2
Módulo del sistema de frenos antibloqueo
Fusible FMX/JCASE
I/P BEC
Centro eléctrico conect. del tablero de instrumentos
Fusible MINI
FRT FOG
Luces de niebla delanteras
Fusible FMX/JCASE
I/P BEC 2
Centro eléctrico conect. del tablero de instrumentos
Fusible MINI
DRL
Luces de día
Fusible MINI
T/LAMP RT
Luces laterales y de estacionamiento derechas
Fusible MINI
T/LAMP LT
LT luces laterales y de estacionamiento derechas
Fusible MINI
TRLR T/LAMP
Luces de estacionamiento del remolque
Fusible MINI
HDLP HI LT
Faro alto del lado del pasajero
Fusible MINI
STOP LP
Luces de frenos
Fusible FMX/JCASE
DEFOG
Desempañador de niebla
Fusible MINI
HDLP LO RT
Faro bajo del lado del conductor
Fusible MINI
HDLP LO LT
Faro bajo del lado del pasajero
Fusible MINI
HDLPHI RT
Faro alto del lado del conductor
Fusible MINI
OSRVM HTR
Calefacción del espejo retrovisor externo
Relé
FAN MAIN RLY
Relevador del ventilador de refrigeración principal
Relé
FAN CTRL RLY
Relevador del control de ventilador de refrigeración
Relé
FAN AUX RLY
Relevador del ventilador de refrigeración auxiliar
Relé
PWR/TRN RLY
Módulo de control del motor/CAM, contenedor, inyectores, relevador del control de acelerador
Relé
STRTR RLY
Relevador del arranque
Relé
RUN RLY
Relevador de marcha
Relé
AC CLTCH RLY
Relevador compresor aire acondicionado
Relé
WPR SPD RLY
Relevador de velocidad del limpiaparabrisas
Relé
HORN RLY
Relevador del claxon
Relé
WPR CNTRL RLY
Relevador del control del limpiaparabrisas
Relé
T/LAMP RLY
Relevador luces estacionamiento
Relé
HDLP HI RLY
Relevador focos altos de los faros
Relé
HDLP LO RLY
Relevador de focos bajos de los faros
Relé
FRT FOG RLY
Relevador de luces de niebla delanteras
Relé
STOP LP RLY
Relevador de luz de freno
Relé
DEFOG RLY
Relevador del desempañador
Fusible MINI
SPARE 1
Sin datos
Fusible MINI
SPARE 2
Sin datos
Fusible MINI
SPARE 3
Sin datos
Fusible MINI
SPARE 4
Sin datos
Extractor De Fusible
PLR
PLR
Terminal De La Batería
BATT
BATT

Bloque de fusibles en el tablero de instrumentos

TipoDescripción
Fusible FMX/JCASE
PWR SEAT
Asiento eléctrico
Fusible FMX/JCASE
PASS P/WIN
Ventana eléctrica de lado de pasajero
Fusible FMX/JCASE
DRIV P/WIN
Ventana eléctrica del lado del conductor
Fusible MINI
S/ROOF
Módulo del quemacocos
Fusible MINI
CIGAR
Encendedor de cigarrillos
Fusible MINI
ECM/TCM
Módulo de control del motor (ECM), Módulo de control de la transmisión (TCM)
Fusible MINI
FSCM 1
Módulo de control de almacenamiento de combustible
Fusible MINI
ISRVM
Espejo retrovisor interior
Fusible MINI
CLUSTER
Grupo de instrumentos
Fusible MINI
AIR BAG 1
Sistema de bolsas de aire
Fusible MINI
OSRVM
Espejo retrovisor exterior
Fusible MINI
KEY CAP
Solenoide de captura de llave
Fusible MINI
WHL S/W
Interruptor del volante
Fusible MINI
F/DR LCK
Seguro de la puerta delantera del lado del conductor
Fusible MINI
APO2
Conexion 2 para accesorios
Fusible MINI
BCM (VB3)
Módulo de control de la carrocería (BCM) (VB3)
Fusible MINI
DR LCK
Seguro de puerta
Fusible MINI
BCM (VB6)
Módulo de control de la carrocería (VB6)
Fusible MINI
BCM (VB4)
Módulo de control de la carrocería (VB4)
Fusible MINI
BCM (VB5)
Módulo de control de la carrocería (VB5)
Fusible MINI
TRL
Remolque
Fusible MINI
AIRCON
Aire acondicionado
Fusible MINI
AUDIO
Sonido
Fusible MINI
BCM (VB7)
Módulo de control de la carrocería (VB7)
Fusible MINI
IGN SW
Interruptor de encendido
Fusible MINI
AIR BAG 2
Sistema de bolsas de aire
Fusible MINI
WASHER
Bomba del lavador
Fusible MINI
APO1
Conexión 1 para accesorios
Fusible MINI
FSCM 2
Módulo de control de almacenamiento de combustible
Fusible MINI
RR CLR
Cierre trasero
Fusible MINI
BCM (VB2)
Módulo de control de la carrocería (VB2)
Fusible MINI
DRL
Luces de día
Fusible MINI
BCM (VB1)
Módulo de control de la carrocería (VB1)
Fusible MINI
ONSTAR
No se usa
Relé
RELAY ACC/RAP
Relevador de accesorios, Energía retenida para accesorios (RAP)
Relé
RELAY RUN/CRANK
Relevador de marcha/arranque
Fusible MINI
Sin uso 1
No se usa
Fusible MINI
Sin uso 2
No se usa
Fusible MINI
Sin uso 3
No se usa
Fusible MINI
SPARE 1
Repuesto
Fusible MINI
SPARE 2
Repuesto
Fusible MINI
SPARE 3
Repuesto
Fusible MINI
SPARE 4
Repuesto
Extractor De Fusible
Fuse Puller
Extractor

El diagrama de fusibles permite identificar con precisión el fusible correspondiente a un componente con fallas, facilitando su reemplazo cuando sea necesario para solucionar problemas eléctricos en el vehículo. Ante cualquier anomalía eléctrica, este esquema constituye una herramienta esencial para localizar el fusible o relé pertinente y tomar las medidas adecuadas. Asimismo, resulta invaluable al realizar modificaciones eléctricas o al incorporar accesorios al vehículo, al ofrecer la capacidad de identificar los circuitos adecuados para su instalación.

Es importante tener en cuenta que la ubicación y el diseño de la representación eléctrica de fusibles y relés pueden variar según el año y la generación del Chevrolet Captiva 2010, por lo que se aconseja revisar el manual del propietario del vehículo para obtener información específica, o en su defecto contactar con alguno de nuestros expertos vía whatsapp por si sospechas que algo no anda bien con los fusibles de tu carro.
