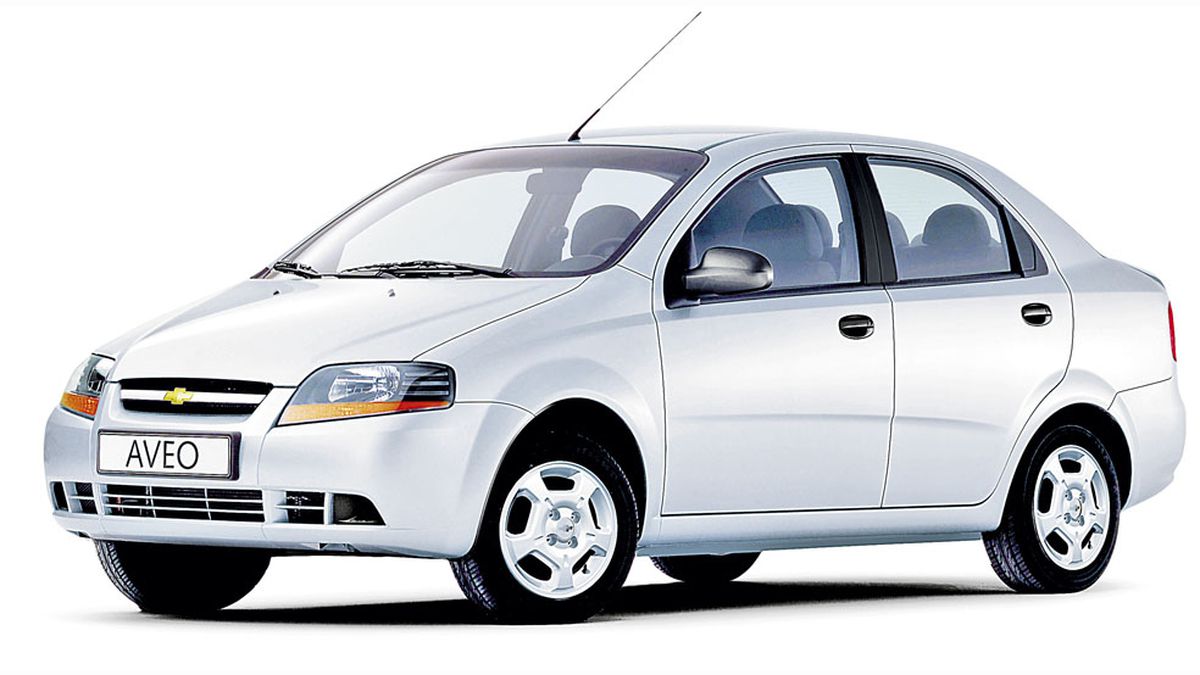

Esquema de Fusibles y Relés para el Chevrolet Aveo Sedan 2007

  • Autolab / Especificaciones

El vehículo Chevrolet Aveo Sedan 2007 cuenta con un esquema detallado de fusibles y relés, una herramienta esencial que proporciona información clave sobre la ubicación y la función de cada uno de estos componentes dentro del automóvil.

Para aquellos que están ingresando al mundo automotor, los fusibles desempeñan un papel crucial como dispositivos de seguridad. Su función principal es proteger los sistemas eléctricos del vehículo de posibles sobrecargas y cortocircuitos. Cada fusible se encuentra identificado con un número y una descripción que especifica qué componente o sistema eléctrico resguarda, como iluminación, sistemas de audio, controles, entre otros.

El propósito fundamental del esquema de fusibles es señalar con precisión la ubicación de cada fusible dentro de la caja de fusibles, además de proporcionar detalles sobre su amperaje y su función específica.

En paralelo, los relés, siendo interruptores electromagnéticos, regulan el flujo de corriente eléctrica hacia componentes o sistemas particulares del vehículo. Cada relé también lleva un número y una descripción que identifica su función. Los relés pueden ser responsables de activar o desactivar sistemas como faros, limpiaparabrisas, bomba de combustible, entre otros. El esquema de relés cumple con la tarea de mostrar la ubicación de cada uno en el vehículo, brindando información sobre su función y su modo de activación/desactivación.

Ubicación del esquema de Fusibles y Relés para el Chevrolet Aveo Sedan 2007

La caja de fusibles del Chevrolet Aveo Sedan 2007 generalmente se encuentra en el compartimento del motor, cerca de la batería. No obstante, en modelos más recientes, podría existir una caja de fusibles adicional en el habitáculo del conductor, típicamente debajo del tablero de instrumentos.

Además de encontrar el esquema impreso en la tapa de la caja de fusibles, puedes consultar el manual del propietario o una etiqueta adhesiva en la caja misma para obtener información detallada sobre la función de cada fusible.

Caja de fusibles del panel de instrumentos

TipoDescripción
Fusible MINI
SDM
Módulo de detección y diagnóstico
Fusible MINI
WIPER
Interruptor del limpiaparabrisas, motor del limpiaparabrisas
Fusible MINI
CLUSTER
Panel de instrumentos, interruptor de freno, modo antirrobo
Fusible MINI
T/SIG
Señal de giro, interruptor de peligro
Fusible MINI
EMS2
Interruptor de luz de freno
Fusible MINI
EMS1
Bloque de fusibles de la sala del motor, HO2S trasero, módulo de control de la transmisión, VSS, bomba de combustible
Fusible MINI
STOP LAMP
Interruptor de freno
Fusible MINI
CIGAR
Encendedor de cigarrillos, toma de corriente auxiliar
Fusible MINI
AUDIO/CLOCK
Radio, reloj
Fusible MINI
OBD
Diagnóstico a bordo, inmovilizador
Fusible MINI
ROOM LAMP
Lámpara de maletero, interruptor de apertura de maletero, grupo, lámpara de techo
Fusible MINI
DEFOGGER
Desempañador trasero
Fusible MINI
SUNROOF
Módulo de techo corredizo (opcional)
Fusible MINI
DRL
Luces de circulación diurna
Fusible MINI
DOOR LOCK
Bloqueo/desbloqueo de puerta
Fusible MINI
B/UP LAMP
Lámparas de respaldo
Fusible MINI
HORN
Bocina
Fusible MINI
ELEC MIRROR
Interruptor de control de espejo, lámpara de techo, interruptor de aire acondicionado
Fusible MINI
AUDIO/RKE
Radio, entrada remota sin llave, reloj, unidad de espejo eléctrico, módulo antirrobo
Fusible MINI
DEFOG MIRROR
Unidad de espejo eléctrico, interruptor de aire acondicionado
Fusible MINI
U1
No usado
Fusible FMX/JCASE
U2
No usado
Fusible MINI
U3
No usado

Caja de fusibles del compartimento del motor

TipoDescripción
Fusible FMX/JCASE
BATT
Tablero de instrumentos
Fusible MINI
PK/LP LH
Luz trasera de estacionamiento del lado del conductor
Fusible MINI
PK/LP RH
Luz de estacionamiento del lado del pasajero, luz trasera
Fusible FMX/JCASE
IGN2/ST
Switch de encendido
Fusible FMX/JCASE
ACC/IGN1
Switch de encendido
Fusible MINI
HAZARD
Lámparas de peligro, sistema antirrobo
Fusible MINI
H/L LOW RH
Faro de luz baja del lado del pasajero
Fusible FMX/JCASE
FAN HI
Ventilador de refrigeración de alta velocidad
Fusible MINI
H/L LOW LH
Faro de luz baja del lado del conductor
Fusible MINI
FRT FOG
Luces antiniebla delanteras (opcional)
Fusible MINI
FAN LOW
Ventilador de refrigeración de baja velocidad
Fusible MINI
H/L HI
Faros de luz alta
Fusible MINI
A/C COMP
Compresor de aire acondicionado (opcional)
Fusible MINI
FUEL PUMP
Bomba de combustible
Fusible MINI
SPARE1
Repuesto
Fusible FMX/JCASE
ABS
Sistema de frenos antibloqueo (opcional)
Fusible MINI
EMS2
Válvula LEGR, HO2S, solenoide de purga del recipiente EVAP, sensor CMP
Fusible FMX/JCASE
P/WINDOW1
Interruptor de ventana eléctrica (opcional)
Fusible MINI
ECU
Módulo de control del motor, módulo de control de la transmisión
Fusible MINI
SPARE2
Repuesto
Fusible MINI
EMS1
Módulo de control del motor, inyector, ventilador de refrigeración, compresor de aire acondicionado
Fusible MINI
SPARE3
Repuesto
Relé
H/L LOW RELAY
Relé de faros de luz baja
Relé
FAN HI RELAY
Relé de alta velocidad del ventilador de refrigeración
Relé
FUEL PUMP RELAY
Relé de la bomba de combustible
Relé
P/WINDOW RELAY
Relé de ventana eléctrica
Relé
PARK LAMP RELAY
Relé de lámpara de estacionamiento
Relé
FRT FOG RELAY
Relé de luces antiniebla delanteras
Relé
H/L HI RELAY
Relé de faros de luz alta
Relé
FAN LOW RELAY
Relé de baja velocidad del ventilador de refrigeración
Relé
A/C RELAY
Relé de aire acondicionado (opcional)
Relé
MAIN RELAY
Relé principal
Extractor De Fusible
FUSE PULLER
Extractor de fusibles

En resumen, el esquema de fusibles te capacita para identificar el fusible correspondiente a un componente que presente fallas, permitiéndote reemplazarlo si es necesario y solucionar problemas eléctricos en el vehículo.

Al enfrentar un inconveniente eléctrico, el esquema es una valiosa herramienta para localizar el fusible o relé adecuado y tomar las medidas apropiadas. Además, resulta útil al realizar modificaciones eléctricas o añadir accesorios al vehículo, ya que te permite identificar los circuitos apropiados para su instalación.

Es importante tener en cuenta que la ubicación y el diseño del esquema de fusibles y relés pueden variar según el año y la generación del Chevrolet Aveo Sedan 2007, por lo que se recomienda consultar el manual del propietario de tu vehículo para obtener información específica, o en su defecto contactar con alguno de nuestros expertos vía whatsapp por si sospechas que algo no anda bien con los fusibles de tu carro.
